Το Ultra Maxbit (UMB) είναι ένα σύστημα διάτρησης υπερκειμένων που προσαρμόζεται σε αερόσφυρες DTH και διατίθεται σε ευρεία γκάμα μεγεθών προσφέροντας υψηλή ταχύτητα διάτρησης και ευθυγραμμία σε μια μεγάλη ποικιλία εδαφών.
Τυπική εφαρμογή είναι οι διατρήσεις με ταυτόχρονη σωλήνωση της γεώτρησης σε ασταθείς και χαλαρούς εδαφικούς σχηματισμούς. Το σύστημα μπορεί να διαχειριστεί εδάφη από χαλαρά αμμώδη έως και σκληρό βράχο.

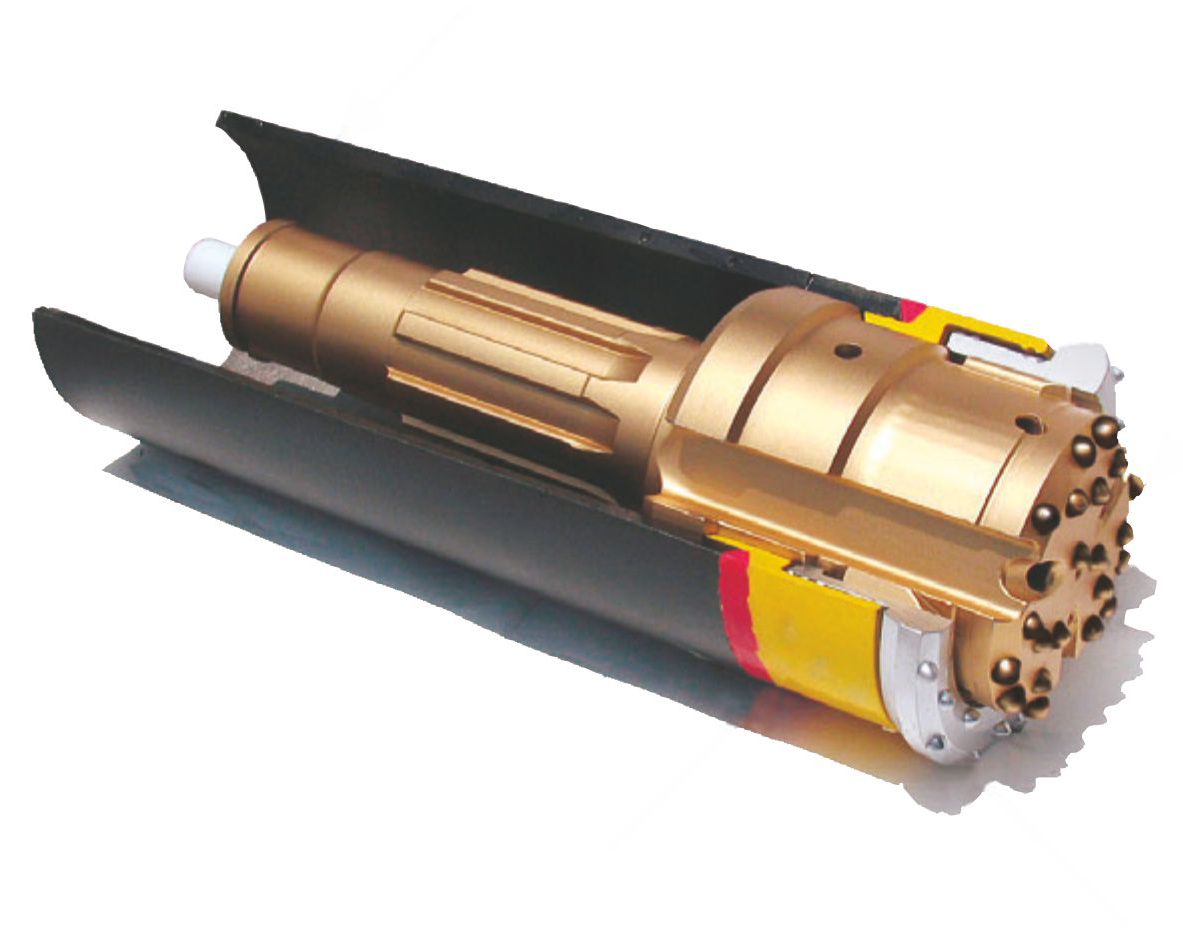

Το σύστημα αποτελείται από το κεντρικό κοπτικό (πιλότος) και από ένα δακτυλιοειδές κοπτικό (κορώνα) που προσαρμόζεται στο πέλμα των σωλήνων επένδυσης. Το σύστημα είναι κατάλληλο τόσο για κατακόρυφες, οριζόντιες αλλά και κεκλιμένες γεωτρήσεις.
Το σύστημα διατίθεται σε τρεις παραλλαγές:
- Μονού περάσματος (Single pass) το οποίο είναι κατάλληλο για σχετικά μαλακούς σχηματισμούς και για μικρά βάθη και το οποίο διαθέτει κορώνα που βιδώνει στο πέλμα των σωλήνων επένδυσης. Αυτό το μοντέλο είναι κατάλληλο για μόνιμη τοποθέτηση των σωλήνων επένδυσης. Η συναρμολόγηση του συστήματος είναι απλή και γίνεται από τον χειριστή στο εργοτάξιο.
- Το Κανονικό μοντέλο (Normal model) είναι όμοιου σχεδιασμού με αυτό του Μονού περάσματος αλλά είναι κατάλληλο για πιο απαιτητικές εφαρμογές και ικανό να επιτύχει μεγαλύτερα βάθη σωλήνωσης. Η βασική του χρήση είναι για μόνιμες σωληνώσεις, αλλά στην περίπτωση γεωτρήσεων μικρού βάθους οι σωλήνες επένδυσης μπορούν να εξαχθούν και να επαναχρησιμοποιηθούν. Η συναρμολόγηση του συστήματος είναι απλή και γίνεται από τον χειριστή στο εργοτάξιο.
- Το σύστημα Πολλαπλών Χρήσεων (Multi-Use model) στο οποίο η κορώνα ασφαλίζει με διαφορετικό τρόπο στο πέλμα και το σύστημα προ-συναρμολογείται στο εργοστάσιο. Η σχεδιαστική αυτή διαφοροποίηση του συστήματος καθιστά μια πολύ στιβαρή συναρμολόγηση που επιτρέπει τη δραστική μείωση της απαιτούμενης δύναμης ανέλκυσης των σωλήνων επένδυσης. Το σύστημα αυτό επιλέγεται όταν η εφαρμογή απαιτεί τη ανέλκυση και επαναχρησιμοποίηση των σωλήνων επένδυσης.
Δείτε το video παρουσίασης του συστήματος : www.youtube.com/watch
MITSUBISHI Ultra MaxBit (UMB) systems
